Главная > Каталог > Теплосчетчик ЭНКОНТ > Подключение к GSM-модему

Теплосчетчик ЭНКОНТ. Цифровой интерфейс RS485. Подключение к GSM-модему


Ультразвуковой теплосчетчик ЭНКОНТ
Комплект ультразвукового теплосчетчика ЭНКОНТ с двумя преобразователями расхода Ду50 мм для открытой системы теплоучета Комплект ультразвукового теплосчетчика ЭНКОНТ с одним преобразователем расхода Ду50 мм для закрытой системы теплоучета Комплект ультразвукового теплосчетчика ЭНКОНТ с двумя преобразователями расхода Ду15 мм для открытой системы теплоучета Комплект ультразвукового теплосчетчика ЭНКОНТ без УПР с комплектом монтажных частей и датчиков ПЭП для монтажа на трубу по месту эксплуатации Измерительный блок теплорегистратора ЭНКОНТ Ультразвуковой преобразователь расхода УПР Ду400 под сварку и Ду800 фланцевый



Теплосчетчик ЭНКОНТ со встроенной функцией GSM диспетчеризации. Подключение теплосчетчика к GSM модему.


Теплосчетчик ЭНКОНТ со встроенной функцией GSM диспетчеризации обеспечивает выполнение всех функций теплосчетчика ЭНКОНТ с дополнительной возможностью GSM-связи (посредством стандартного GSM модема), что позволяет строить современную, простую в развертывании и эксплуатации систему распределенных узлов учета на каналах сотовой связи.

Практика показала, что использование сотовой связи способно существенно упростить, ускорить и часто даже удешевить создание законченных диспетчерских систем. Все, что нужно сделать - это подключить сотовый модем к прибору учета. Такая операция осуществляется буквально в считанные минуты, и, поскольку модуль имеет небольшие размеры, найти для него место будет совсем несложно.

Считывание данных архива из счетчиков тепла ЭНКОНТ возможно посредством сотовой связи с помощью GSM-модема с цифровым интерфейсом RS485.

Для обеспечения беспроводной связи с компьютером применяется два модема:
  • местный (ПК), подключаемый к компьютеру на диспетчерском пункте;
  • удаленный (приборный), устанавливаемый на узле учета.
  •

    Возможности не ограничиваются приведенными схемами , а зависят от технических условий и технических требований на каждом конкретном объекте. Схемы приведены для примера и общего понимания возможностей прибора!



    Беспроводная схема присоединения одиночных ЭНКОНТов к удаленному ПК.

    Расстояние любое в зоне покрытия одного оператора сотовой (мобильной) связи.
    Внимание! Для организации связи по сотовой связи обязательно требуется устойчивый прием на передающем/принимающем устройстве!
    Расстояние "ЭНКОНТ - модем" не более 1000 м.

      Вам понадобятся:
    • Теплосчетчик ЭНКОНТ.
    • GSM-модем с выходом RS485. Количество модемов по количеству приборов.
      Для организации диспетчерского места Вам понадобятся:
    • GSM-модем с выходом RS485 (или выходом RS232 или выходом USB) – 1шт. При использовании GSM-модема с выходом USB конвертер модель I-7561 не нужен. GSM-модем рекомендуется устанавливать рядом с диспетчерским ПК.
    • Конвертер интерфейсов RS485/RS232 в USB (модель I-7561)
    • ПК или ноутбук с входом USB



    Беспроводная схема присоединения группы ЭНКОНТов к одному GSM-модему и передача данных на удаленный ПК.

    Расстояние любое в зоне покрытия одного оператора сотовой (мобильной) связи.
    Внимание! Для организации связи по сотовой связи обязательно требуется устойчивый прием на передающем/принимающем устройстве!
    Расстояние "ЭНКОНТ-модем" не более 1000 м

      Вам понадобятся:
    • Теплосчетчик ЭНКОНТ. Количество одиночных приборов подключаемых к одному GSM-модему не более 16 шт.
    • GSM-модем с выходом RS485 - 1 шт.
      Для организации диспетчерского места Вам понадобятся:
    • GSM-модем с выходом RS485 (или выходом RS232 или выходом USB) – 1шт. При использовании GSM-модема с выходом USB конвертер модель I-7561 не нужен. GSM-модем рекомендуется устанавливать рядом с диспетчерским ПК.
    • Конвертер интерфейсов RS485/RS232 в USB (модель I-7561)
    • ПК или ноутбук с входом USB



    Для организации модемной связи по GSM-каналу необходимы комплекты оборудования, состоящих из:

    • GSM-модема ;
    • Блока питания модема;
    • Антенны, работающей в диапазонах 900/1800 МГц;
    • SIM-карты, с подключенной услугой "прием/передача данных";
    • Кабеля для соединения прибор-модем и компьютер-модем.

    Для считывания данных используются программа "encont_arc_gsm.exe" доступная для скачивания с нашего сайта. Подробнее о программах

    Для правильной работы модемы должны быть запрограммированы c помощью программы "modem_init.exe". Модем программируется один раз перед установкой. Настройки записываются в энергонезависимую память модема.



    Программа "encont_arc_gsm"

    Программа "encont_arc_gsm" для беспроводной (дистанционной) связи с ультразвуковым теплосчетчиком ЭНКОНТ посредством GSM-модема, считывания архивных значений значений

  • Скачать программу
  • Руководство для работы с программой архив-GSM
  • Программа "ENCONT_ARC_GSM" предназначена для считывания с теплосчетчика ЭНКОНТ в ПК архивов (часовых, суточных и месячных), установки (коррекции) астрономического времени прибора, просмотра текущих значений измеряемых и расчетных величин и счетчиков, а также сохранения программируемых параметров прибора в файл для анализа.
    Программа имеет возможность устанавливать связь с прибором как по проводному интерфейсу RS485 через конвертер (например I-7520, I-7561) , так и установить связь с GSM-модемом для связи с прибором по по голосовому каналу GSM CSD.

    Возможность функционирования обеспечивается посредством технологии передачи данных по голосовым каналам GSM CSD.
    (В МТС – услуга «Мобильный офис», в Beeline – «Передача данных и факсов» и т.д.).
    Внимание! Данная услуга подключается отдельно, уточняйте способ подключения у своего оператора.

    Скорость передачи до 9600 бит/сек.
    Дальность передачи ограничивается зоной охвата сети GSM выбранного оператора.
    Программа работает на стационарных и переносных IBMPC-компьютерах под операционными системами Windows 95/98/Me/2k/XP

    Внимание! Для подключения сети RS485 к ПК (в порт USB) необходимо использовать преобразователь RS232-RS485/USB (например модель I-7561).

    Скаченные с счетчика ЭНКОНТ архивы и параметры сохраняются в текстовых файлах в директории установки программы: С:\encont\arc.

    Скаченные файлы архивов могут быть открыты для просмотра стандартными программами WINDOWS типа БЛОКНОТ,WORD и т.п.
    При необходимости возможно редактирование (вставка шапок отчетных документов, удаление ненужных временных фрагментов) и распечатка.

    Примеры файлов архивов:

    Примеры файлов архивов теплосчетчика

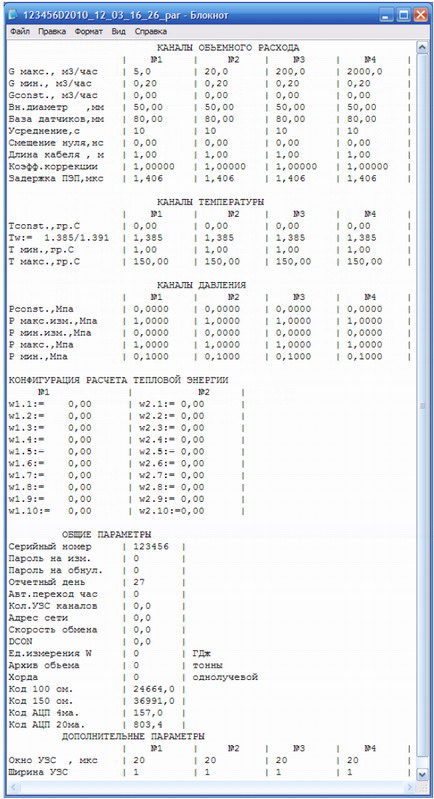

    Примеры файлов параметров:

    Примеры файлов параметров теплосчетчика
