Ультразвуковой расходомер US-800

Описание и назначение ультразвукового расходомера US-800


Ультразвуковой расходомер US-800
Комплект ультразвукового расходомера US-800 одноканальный однолучевой Ду50 мм Комплект ультразвукового расходомера US-800 одноканальный однолучевой Ду32 мм Комплект ультразвукового расходомера US-800 двухканальный однолучевой Ду50 мм Комплект ультразвукового расходомера US-800 одноканальный Ду15 мм Комплект ультразвукового расходомера US-800 одноканальный однолучевой без УПР с комлектом монтажных частей и датчиков ПЭП для монтажа на трубу по месту эксплуатации Электронный блок US-800, установленный в приборный бокс (шкаф), тут же ИБП, GSM-модем, конвертер USB

Ультразвуковой расходомер жидкости US-800 (аналоги: UFM 001, UFM 003, UFM 005) разработан с учетом особенностей эксплуатации приборов учета в РФ, имеет встроенную защиту от перенапряжения и помех в сети, первичный преобразователь из нержавеющей стали!

Выпускается с уже готовыми ультразвуковыми преобразователями на диаметры: 15, 25, 32, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, до 2000 мм!

Специально создан и идеален для применения водоканалам, теплосетям, на объектах ЖКХ, энергетики (ТЭЦ), промышленности!

Профессиональные приборы учета по доступным ценам!



Возможности подключений внешних устройств для US-800

Возможности подключений внешних устройств для расходомера US-800

Возможности прибора не ограничиваются приведенными схемами!
Подробнее о возможностях подключении внешних устройств (ПК, ноутбук, GSM-модем)



Назначение и область применения ультразвукового расходомера-счетчика US-800

Расходомер US-800 применяется для измерения и учета расхода и объема жидкостей протекающих под напором в трубопроводе диаметром от 15 до 2000 мм, а также регистрации этих параметров в глубоких архивах, вывод информации на ПК, ноутбук, по GSM-модему, в сеть Ethernet, в системы АСУТП.

Измеряемые жидкости:

  • горячая и холодная вода;
  • теплофикационная вода, теплоноситель, конденсат;
  • загрязненная вода;
  • напорные промышленные и бытовые стоки, расходомер для стоков, счетчик сточных вод, фекальных стоков;
  • жидкие пищевые продукты (кроме газированных);
  • и другие жидкости (по вязкости близкие к водным растворам) с содержанием газов не более 1%;
    По согласованию:
  • нефтепродукты (диз.топливо, мазуты, масла, и др.);
  • агрессивные жидкости (кислоты, щелочи и др.) и химотходы;
  • суспензии и сильнозагрязненные растворы;

Использование ультразвукового расходомера воды в счетчиках тепловой энергии в качестве первичного преобразователя расхода.

Расходомер US-800 сертифицирован в составных счетчиках тепла:

Работа в комплексе с другими приборами: вычислителями, регуляторами, контроллерами и т.п., в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.





Преимущества и достоинства ультразвукового расходомера US-800

Гальваническая развязка первичного преобразователя (трубы) от электронного блока. ЕДИНСТВЕННЫЙ УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР ВОДЫ В РОССИИ!!
Высокая помехозащищенность и безопасность в любых, даже самых тяжелых условиях эксплуатации.
Каналы измерения расхода в двухканальном приборе также развязаны гальванически - это исключает их взаимовлияние (явление наблюдаемое у двухканальных приборов с мультиплексированием). Цифровой выход RS485, частотный/импульсный выход, токовый выход 4-20 мА гальваноразвязанные.
Успешный опыт эксплуатации в течение 7-ти лет показал устойчивость прибора даже при ударе молнии в трубопровод, не говоря уже о сварочных работах.
Интеллектуальная система самодиагностики:
- Неприрывное слежение за работоспособностью прибора и достоверностью получаемых результатов, фильтрация и нейтрализация помех. Сетевой фильтр:
- Защита от помех и импульсов в питающем напряжении, автоматическая защита от перенапряжения, перегрева. Функция ультразвуковой самоочистки пьезоэлектрических преобразователей.
Выбор режимов учета потока: по модулю, с реверсированием, с выбором только одного прямого направления.
Специально подобранная элементная база производства ведущих зарубежных фирм - PHILIPS, TOSHIBA, INTEL и др.
Не создает потерь давления! Полнопроходное сечение, не содержит механических/ движущихся частей.
Измерительные участки на любой диаметр до 1400 мм включительно!

Высокая степень защиты от внешних воздействий (IP65/ IP68): - Возможность установки измерительных участков в нерегулируемых климатических условиях, а также в полностью залитых колодцах и на глубине.
Гибко программируется под любые требования производственных объектов.

Привлекательный внешний вид:
- Современный корпус с защитой от внешних воздействий IP 65.
- Надежные разъемы.
- Клавиатура программирования закрывается герметичной пломбирующейся прозрачной крышкой.
Отсутствие гальванических источников питания в энергонезависимой памяти.

Не требует специализированного обслуживания на весь срок эксплуатации (более 25 лет).
Бесплатное гарантийное обслуживание в течение 2-х лет!

Беспроливная методика поверки (без демонтажа первичных преобразователей, утверждена Госстандартом РФ)!
Межповерочный интервал -4 года.

Гарантия -2 года.

ВСЯ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА!



Исполнения ультразвукового расходомера US-800


ИСПОЛНЕНИЯ РАСХОДОМЕРА US-800
ОДНОКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ

ЭБ обслуживает 1 однолучевой УПР, один канал измерения, на УПР врезаны 2 датчика (1 луч)
ДВУХКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ

ЭБ обслуживает 2 однолучевых УПР, два независимых канала измерения в одном электронном блоке, на каждый УПР врезаны 2 датчика (1 луч), удобен в многоканальных системах, в составных теплосчетчиках
ОДНОКАНАЛЬНЫЙ ДВУХЛУЧЕВОЙ

ЭБ обслуживает 1 двухлучевой УПР, один канал измерения, на УПР врезаны 4 датчика (2 луча), отличается повышенной точностью 0.5-1%, требует минимум прямых участков при монтаже.
ОДНОКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ ДВУХКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ ОДНОКАНАЛЬНЫЙ ДВУХЛУЧЕВОЙ
ДУ от 15 до 2000 мм ДУ от 15 до 2000 мм ДУ от 50 до 2000 мм



Комплект поставки US-800 в стандартной конфигурации:

Базовая комплектация расходомера US-800

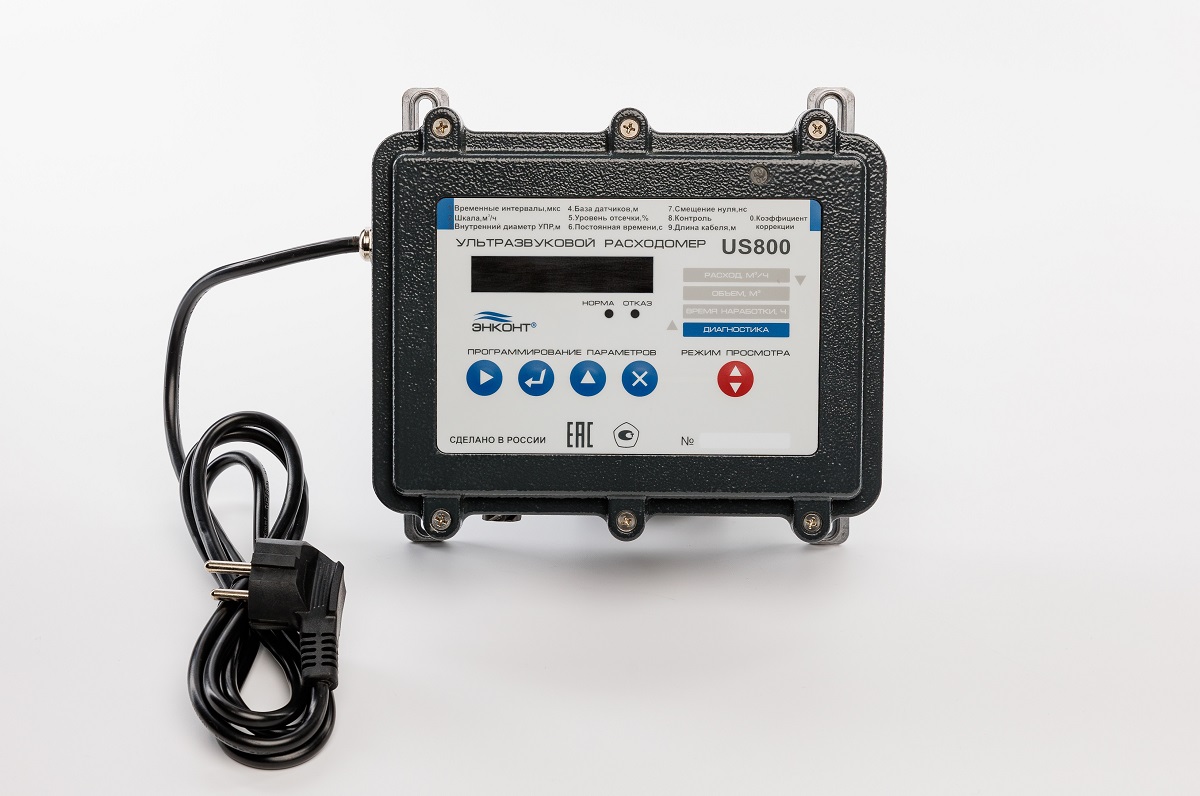

Описание комплектующих: ЭЛЕКТРОННЫЙ БЛОК US-800


ЭЛЕКТРОННЫЙ БЛОК US-800Электронный блок имеет большой светодиодный (сегментный) индикатор, на который выводятся расход (м3/ч), объем (м3), время (час) безотказной работы прибора.
Электронный блок представляет собой пластиковый приборный корпус для настенного монтажа. Напряжение питания 220В. Максимальная потребляемая мощность до 7 Вт. Температура окр.среды в месте установки от +5 °С.

Более подробно о ЭБ
Электронный блок обязателен в комплекте!

В зависимости от типа подключаемых УПР бывает трех видов: одноканальный однолучевой, одноканальный двухлучевой, двухканальный однолучевой (см.таблицу ниже)

ИСПОЛНЕНИЯ ЭЛЕКТРОННЫХ БЛОКОВ US-800
ОДНОКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ

ЭБ обслуживает 1 однолучевой УПР
ДВУХКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ

ЭБ обслуживает 2 однолучевых УПР
ОДНОКАНАЛЬНЫЙ ДВУХЛУЧЕВОЙ

ЭБ обслуживает 1 двухлучевой УПР
US800-10

с индикацией, частотным 0-1000Гц/импульсным выходом
US800-20

с индикацией, частотным 0-1000Гц/импульсным выходом на каждый канал
US800-30

с индикацией, частотным 0-1000Гц/импульсным выходом

US800-11

с индикацией, частотным 0-1000Гц/импульсным выходом, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК

US800-21

с индикацией, частотным 0-1000Гц/импульсным выходом на каждый канал, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК

US800-31

с индикацией, частотным 0-1000Гц/импульсным выходом, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК

US800-12

с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами

US800-22

с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами на каждый канал

US800-32

с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами

US800-13

с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК

US800-23

с индикацией, аналоговым 4-20 мА выходами на каждый канал, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК

US800-33

с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК
Примечания:
1) Частотный выход в диапазоне 0-1000Гц или импульсный выход с программируемым весом импульса.
2) Гальванически развязанный аналоговый (токовый) выход 4-20 мА, прямопропорциональный расходу.
3) В исполнениях 11,13,21,23,31,33 устанавливается Архив значений расходов и объемов - часовых (2880 записей), суточных (120 записей) и месячных (190 записей). Архив выводится только на ПК через цифровой интерфейс RS485, подробнее "опция архив"
Подключение к ПК осуществляется по цифровому интерфейсу RS485 через конвертеры (usb, RS232), подробнее о возможностях подключений
4) В исполнениях 11,13,21,23,31,33 возможна передача информации с приборов (как единичное так и групповое подключение) на единый диспетчерский пункт посредством GSM-модемов, подробнее "GSM-связь"

Дополнительно и по заказу:
  • Электронный блок US800 с бесперебойным питаниемИБП - Электронный блок US800 комплектуется источником бесперебойного питания. Получается напряжение питания 220В + Источник бесперебойного питания (ИБП, аккумулятор) в комплекте, для всех исполнений. До 2 недель без сети, автоподзаряд.




  • 12-24-36 В - Питание 12-24-36В постоянного тока - для всех исполнений

  • Релейные выходы для систем дозирования, регистрации, сигнализации и т.п., только для 10 исполнения! подробнее "опция дозирование"

  • Релейный выход понижения (повышения) расхода, только для 10 исполнения! подробнее "опция понижения (повышения) расхода"

  • Вход 4-20 мА для подключения преобразователя давления или температуры или др.датчиков, регистрация параметра только в архиве! только для 11 исполнения!



Цифровые интерфейсы US-800


Возможные цифровые выходы с электронного блока US-800
исполнений 11, 13, 21, 23, 31, 33

Цифровой интерфейс RS485

подробнее "опция RS485"

Цифровой интерфейс RS485 может быть использован для объединения в сеть расходомеров с последующим подключением к удаленному ПК, ноутбуку или микропроцессорному устройству, например, посредством GSM-модема (групповое или одиночное подключение к GSM-модему RS485) или кабелем на расстояние до 1000 метров (и более при использовании репитеров RS485/RS485), при применении адаптеров Enhernet возможно объединение в сеть Ethernet. Подробнее смотрите возможности подключений

Поддержка протоколов передачи данных по RS485: DCON, Modbus
Нагрузочная способность электронного блока позволяет объединять до 32 шт расходомеров в один сегмент сети. При использовании репитеров RS485/RS485 сеть может быть расширена до 256 шт расходомеров.



Описание комплектующих:
УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ УПР


УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ УПР Ультразвуковой преобразователь расхода УПР (с уже установленными датчиками ПЭП) представляет собой отрезок трубы, на торцах которого приварены два фланца, и в средней части расположены датчики ПЭП.
Температура окр.среды в месте установки от -40 до +60 °С.

На трубы диаметрами 250-2000 мм также предлагаются комплекты без УПР - с КМЧ -комплекты датчиков и монтажных частей для врезки на трубу (или изготовления УПР) по месту эксплуатации . Комплект с КМЧ требует квалифицированного монтажа!

Более подробнее о УПР
УПР или КМЧ обязателен в комплекте!

УПР бывают двух видов в зависимости от количества измерительных лучей: однолучевые и двухлучевые.
Также различаются способами присоединения (фланцевые или под сварку) и материалами изготовления 12Х18Н10Т (нерж.сталь) и ст20 (черн.сталь): см.таблицу ниже.

ИСПОЛНЕНИЯ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ РАСХОДА УПР
ОДНОЛУЧЕВЫЕ

врезка пары датчиков по диаметру.
СТАНДАРТНОЕ ИСПОЛНЕНИЕ.




ДВУХЛУЧЕВЫЕ

врезка двух пар датчиков по хордам.
+ ПОВЫШЕННАЯ ТОЧНОСТЬ, +НАДЕЖНОСТЬ, +МИНИМУМ ПРЯМЫХ УЧАСТКОВ ПРИ МОНТАЖЕ



Примечание: Макс давление, Макс температура, Степень пылевлагозащиты.
УПР 15, 25
нерж.12Х18Н10Т, резьбовое соединение
Ультразвуковые преобразователи расхода
  1.6 МПа,
+120 °С,
IP65
УПР 15, 25, 32, 40, 50, 65
нерж.12Х18Н10Т, фланцевое соединение
Ультразвуковые преобразователи расхода
УПР 50, 65, 80, 100
нерж.12Х18Н10Т, фланцевое соединение
Ультразвуковые преобразователи расхода двухлучевые
1,6 МПа,
+120 °С,
IP65
УПР 80, 100, 150, 200, 250, 300
нерж.12Х18Н10Т, фланцевое соединение
Ультразвуковые преобразователи расхода
УПР 150, 200, 250, 300
нерж.12Х18Н10Т, фланцевое соединение
Ультразвуковые преобразователи расхода двухлучевые
1,6 МПа,
+150 °С,
IP65
УПР 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400
сталь20, фланцевое соединение
УПР однолучевые фланцевые
УПР 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400
сталь20, фланцевое соединение
Ультразвуковые преобразователи расхода двухлучевые фланцевые
1,6 МПа,
+150 °С,
IP65
УПР 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400
сталь20, бесфланцевые под сварку
УПР однолучевые бесфланцевые
УПР 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400
сталь20, бесфланцевые под сварку
Ультразвуковые преобразователи расхода двухлучевые бесфланцевые
1,6 МПа,
+150 °С,
IP65
КМЧ однолуч. 200-2000

беструбный вариант, УПР нет в комплекте.

Сталь20, комплекты монтажных частей (бобышки, гайки, датчики) для монтажа на трубу по месту эксплуатации

комплекты монтажных частей (бобышки, гайки, датчики)
КМЧ двухлуч. 200-2000

беструбный вариант, УПР нет в комплекте.

Сталь20, комплекты монтажных частей (бобышки, гайки, датчики) для монтажа на трубу по месту эксплуатации

комплекты монтажных частей (бобышки, гайки, датчики)
2,5 МПа ,
+150 °С ,
IP65
Примечания:
1) Все фланцевые соединения могут комплектоваться ответными фланцами и крепежом (за доп.плату). Материал всех фланцев сталь20, фланцы по ГОСТ 12820-80.


Дополнительно и по заказу:
  • Защита датчиков IP68ПЭП IP68 - пылевлагозащита датчиков IP68, измерительные участки УПР комплектуются датчиками ПЭП IP68. Для работы в залитых колодцах или на глубине, в земле. Получается полностью герметичный УПР! Все диаметры.



  • ПЭП-У - Измерительные участки УПР с ультразвуковыми датчиками ПЭП-У с усиленным выходным сигналом для сложных условий эксплуатации. Все диаметры.

  • ПЭП +200°С - Измерительные участки УПР с ультразвуковыми датчиками на высокие температуры до +200°С. Все диаметры.

  • УПР на высокие давления 2.5 МПа, 4.0 МПа, 6.0 МПа.

  • Измерительные участки УПР с бобышками с шаровыми кранамиКМЧ-800 М с шар.кран. - Измерительные участки УПР с бобышками с шаровыми кранами для чистки / замены ПЭП без остановки (опустошения) трубопровода. Диаметры от 200 мм.




  • Кислотостойкое исполнение измерительных участков УПР (молибденовая сталь -10Х17Н13М2Т и др.), пьезоэлектрические преобразователи ПЭП, покрытые фторопластом.



Описание комплектующих:
СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ

Соединительный КАБЕЛЬ от ЭБ до УПР Соединительный КАБЕЛЬ от ЭБ до УПР трубы (по заказу до 500 метров).
Кабель коаксиальный 50 Ом, типа РК-50, для соединения УПР и ЭБ.
Марка кабеля РК-50-2-11.

При заказе кабеля обращайте внимание на количество датчиков на УПР!
Кабель обязателен в комплекте!



Описание комплектующих:
СОПРОВОДИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ

Комплект сопроводительной технической документации Комплект сопроводительной технической документации: паспорт, руководство по эксплуатации и монтажу, копии сертификатов.









ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ РАСХОДОМЕРОВ US-800


Ультразвуковой расходомер US-800 измеряет расход в зависимости от диаметра условного прохода ДУ УПР в соответствии с таблицей
ДУ, мм Объемный расход, куб.м/час
Q макс максимальный Q р1 переходный Т<60° С Q р2 переходный Т>60° С Q мин1 минимальный
Т<60° С
Q мин2 минимальный
Т>60° С
15 3,5 0,3 0,2 0,15 0,1
25 8 0,7 0,5 0,3 0,25
32 30 2,2 1,1 0,7 0,3
40 45 2,7 1,3 0,8 0,4
50 70 3,4 1,7 1,0 0,5
65 120 4,4 2,2 1,3 0,65
80 180 5,4 2,7 1,6 0,8
100 280 6,8 3,4 2 1
150 640 10,2 5,1 3 1,5
200 1100 13,6 6,8 4 2
250 2000 17 8,5 10 5
300 2500 20,4 10,2 12 6
350 3500 23,8 11,9 14 7
400 4500 27,2 13,6 16 8
500 7000 34 17 20 10
600 10000 40,8 20,4 24 12
700 14000 47,6 23,8 28 14
800 18000 54,5 27,2 32 16
900 23000 61,2 30,6 36 18
1000 28000 68 34 40 20
1200 =0,034 х ДУ х ДУ =0,068 х ДУ =0,034 х ДУ =0,04 х ДУ =0,02 х ДУ
1400 =0,034 х ДУ х ДУ =0,068 х ДУ =0,034 х ДУ =0,04 х ДУ =0,02 х ДУ
1400-2000 =0,034 х ДУ х ДУ =0,068 х ДУ =0,034 х ДУ =0,04 х ДУ =0,02 х ДУ



Диаметр УПР, мм Диапазон расхода** Относительная погрешность, %
расхода по индикатору и частотному выходу расхода по аналоговому выходу объема по индикатору
15-2000 однолучевой Qmin - QP ± 2,0 ± 2,5 ± 2,0
15-2000 однолучевой QP – Qmax ± 1,0 ± 1,5 ± 1,0
100 - 2000 двухлучевой Qmin - QP ± 1,0 ± 1,5 ± 1,0
100 - 2000 двухлучевой QP – Qmax ± 0,5 ± 1,0 ± 0,5
** Qmin-минимальный расход; QP–переходный расход; Qmax–максимальный расход



Краткие технические характеристики ультразвукового расходомера US-800
Температура измеряемой жидкости 0...+150°С (+200° спецзаказ)
Давление жидкости в трубопроводе до 1.6 МПа (2.5 Мпа, 4 Мпа, 6 МПа спецзаказ)
Температура окр.среды в месте установки ЭБ +5...+50°С
Температура окр.среды в месте установки УПР -40...+60°С
Степень пылевлагозащиты ЭБ / УПР IP65 / IP65 (IP68)
Длина прямолинейных участков (однолучевой УПР) 15-2000 мм 10 Ду ДО и 3 Ду ПОСЛЕ
Длина прямолинейных участков (двухлучевой УПР) 15-2000 мм 5 Ду ДО и 1 Ду ПОСЛЕ
Напряжение питания 220 В (18-24-36 В пост.тока стпецзаказ)
Индикация 9 знакомест, сегментный индикатор
Максимальная потребляемая мощность 7 Вт
Длина соединительных кабелей от УПР до ЭБ до 200 метров (до 500 спецзаказ)
Межповерочный интервал 4 года
Полный средний срок службы 25 лет
Срок гарантии 18 месяцев



Итак, коротко о главном:

"Ультразвуковой расходомер счетчик жидкостей US-800 на сегодняшний день является наиболее рациональным предложением по соотвношению цена/качество и позволяет потребителю решать практически любые задачи по построению узлов учета на любых, в том числе крупных и ответственных объектах. Являясь сложным электронным микропроцессорным устройством, тем не менее не требует спецального обслуживания, прост в эксплуатации и имеет широкие возможности съема показаний на внешние носители и приборы."









Осторожно! Поддельные приборы учета!



ПОЗВОНИТЕ НАМ! Телефон /факс: + 7 (495) 744-44-88;
e-mail: info@promrezerv.ru

КАКАЯ ЦЕНА? Перейти в прайс-лист,
узнать цену на интересующий Вас товар

КАК ЗАКАЗАТЬ? Информация для покупателей,
как заказать, доставка, оплата
