Описание и назначение расходомера US-800-4Х


Ультразвуковой расходомер US-800-исполнение 4
Блок индикации ультразвукового расходомера US-800-4X Блок питания к блоку индикации Устройство формирования УФ ультразвукового расходомера US-800-4X Распределительная коробка РК к ультразвуковому расходомеру US800-4X Ультразвуковой преобразователь расхода УПР однолучевой фланцевый Ультразвуковой преобразователь расхода УПР двухлучевой фланцевый









Профессиональные приборы учета по доступным ценам!

Ультразвуковой расходомер жидкости US-800 (исполнение 4Х) специально создан для работы в тяжелых условиях на промышленных предприятиях РФ, где, зачастую, условия эксплуатации силового оборудования не соответствуют требованиям ГОСТов по помехозащищенности.

Выпускается с уже готовыми ультразвуковыми преобразователями на диаметры: 15, 25, 32, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, до 2000 мм!

Идеален для применения водоканалам, теплосетям, на объектах ЖКХ, энергетики (ТЭЦ), промышленности, на любом промышленном объекте!



Возможные схемы для US-800-4Х

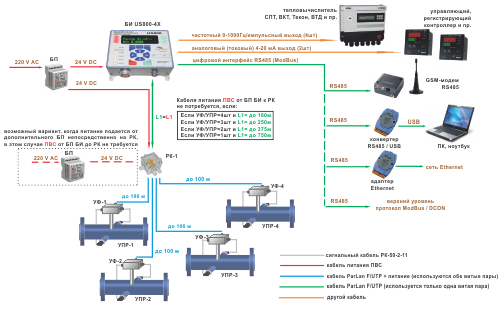

Возможные схемы для однолучевого расходомера US-800-4X

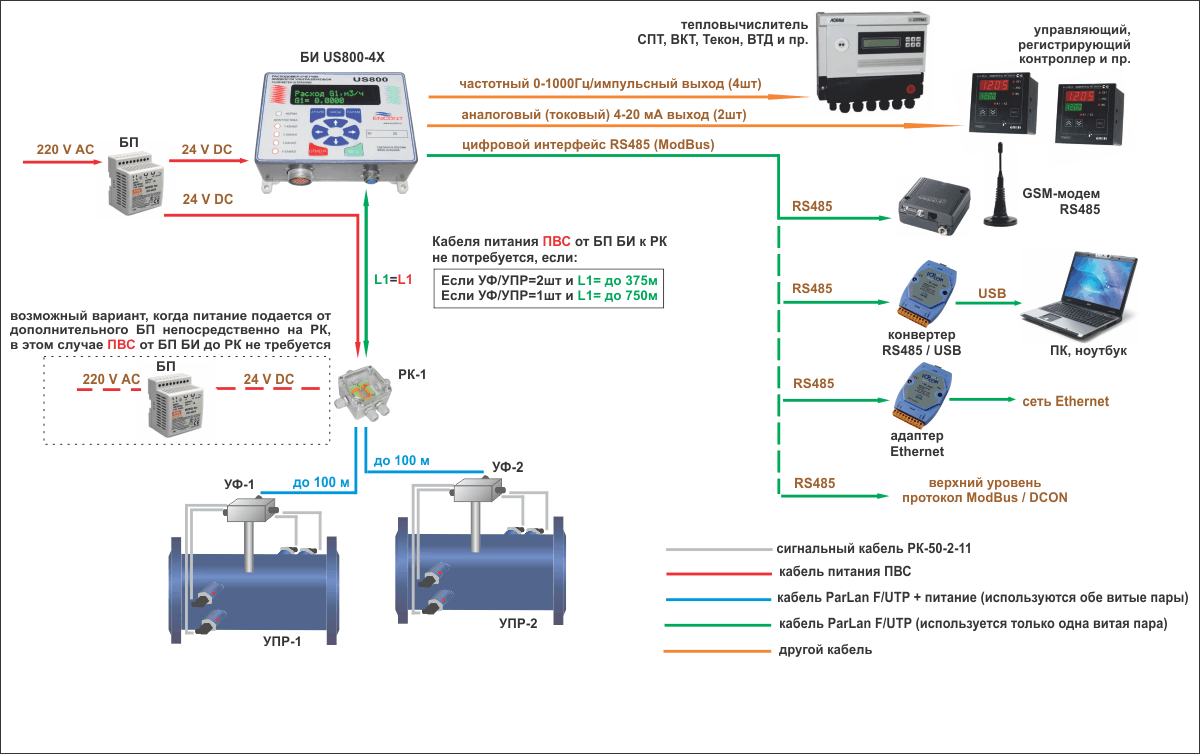

Возможные схемы для двухлучевого расходомера US-800-4X

Возможности прибора не ограничиваются приведенными схемами!
Подробнее смотрите приложение Д в руководстве по эксплуатации или здесь: Более подробно о возможных схемах учета





Назначение и область применения US-800-4Х

Данное исполнение расходомера US 800-4Х применяется для измерения и учета расхода и объема жидкостей, протекающих под напором в трубопроводах диаметром от 15 до 2000 мм (общее количество трубопроводов до 4-х), а также регистрации этих параметров в глубоких архивах, вывод информации на ПК, ноутбук, по GSM-модему, в сеть Ethernet, в системы АСУТП.

Измеряемые жидкости:

  • горячая и холодная вода;
  • теплофикационная вода, теплоноситель, конденсат;
  • загрязненная вода;
  • напорные промышленные и бытовые стоки, расходомер для стоков, счетчик сточных вод, фекальных стоков;
  • жидкие пищевые продукты (кроме газированных);
  • и другие жидкости (по вязкости близкие к водным растворам) с содержанием газов не более 1%;
    По согласованию:
  • нефтепродукты (диз.топливо, мазуты, масла, и др.);
  • агрессивные жидкости (кислоты, щелочи и др.) и химотходы;
  • суспензии и сильнозагрязненные растворы;

Использование расходомера воды в счетчиках тепловой энергии в качестве первичного преобразователя расхода.

Счетчик расходомер сертифицирован в составных счетчиках тепла:

Работа в комплексе с другими приборами: вычислителями, регуляторами, контроллерами и т.п., в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.



Основные отличия, преимущества и достоинства US-800-4Х

Высокопомехозащищенный расходомер с удаленным блоком индикации! Расстояние до блока индикации может быть увеличено до 1200 м (и более при использовании репитеров RS485), соединение высокопомехозащищенное, без потери качества сигнала.
Минимальная длина сигнального кабеля! Из-за минимальной длины сигнального кабеля сигнал в нем не затухает и на него не наводится помех.
Гальванически развязанный от трубы, гальванически развязанные выходные сигналы!

Четырехканальное исполнения (с однолучевыми УПР Ду15-2000мм), двухканальное исполнение (с двухлучевыми УПР Ду50-2000мм).
До 4-х однолучевых УПР (или до 2-х двухлучевых) объединяются в сеть с блоком индикации, что уменьшает количество проводов (вместо 8-ми высокочастотных сигнальных кабелей от блока индикации выходит один кабель витая пара, объединенный с кабелем питания). Удобное решение для случаев, когда УПРы расположены компактно в одном месте (например, теплопункт или распределительная станция), а единый блок индикации для них расположен в помещении на удалении.
Возможен вывод архива на индикатор.

Блок индикации имеет не только счетчик времени наработки, но и счетчик времени сети (можно быстро определить, находился ли прибор в режиме отказа или отсутствовало питание).
Имеет почасовой архив времени наработки (можно точно определить, когда в течение суток происходил отказ прибора).
Простое и логически понятное меню. Удобное программирование.

Алюминиевый корпус блока индикации пылевлагозащиты IP54. Супер яркий OLED-индикатор!
Просто и быстро подключается к ПК, ноутбуку (через конвертер), бесплатное базовое ПО (для снятия архивов). Электронная пломба от несанкционированных изменений параметров.
Широкие возможности для диагностики ультразвуковых сигналов с помощью параметров "Качество сигнала" и "Автоматическая регулировка усиления".
Программная регулировка величины импульсов, подаваемых на датчики (от 16 до 48 В), отдельно для каждого канала.
Имеет цифровой интерфейс RS485 (протоколы ModBus, DCON), до 4 шт частотных/испульсных выходов и/или до 2 шт аналоговых токовых выходов 4-20 мА (по заказу).
Высокие степени пылевлагозащиты ультразвуковых преобразователей IP65-IP68. Возможность работы в залитых колодцах, на глубине!
Гибко программируется под любые требования производственных объектов.

Отсутствие гальванических источников питания в энергонезависимой памяти.

Не требует специализированного обслуживания на весь срок эксплуатации (более 25 лет).
Беспроливная методика поверки (без демонтажа первичных преобразователей УПР, утверждена Госстандартом РФ)!
Межповерочный интервал -4 года.

Гарантия -18 мес.

ВСЯ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА!



Описание комплектующих: БЛОК ИНДИКАЦИИ БИ US-800-4Х


Блок индикации расходомера US-800-4Блок индикации имеет большой яркий OLED-индикатор, на который выводятся мгновенный расход (м3/ч), накопленный объем (м3), время наработки прибора (час), время сети (час)
Блок индикации представляет собой алюминиевый приборный корпус для настенного монтажа. Напряжение питания 220В. Максимальная потребляемая мощность до 8 Вт. Температура окр.среды в месте установки от +5 °С.

Более подробно о БИ US800-4
Блок индикации обязателен в комплекте!

В зависимости от выходных сигналов БИ бывает двух видов: (см.таблицу ниже)


ИСПОЛНЕНИЯ БЛОКОВ ИНДИКАЦИИ БИ US800-4X
БИ US-800-40

С индикацией, RS485, Архивом; Частотными/импульсными выходами на каждый канал;
Подсоединяется до 4 УПР однолучевых (до 2 УПР двухлучевых)
БИ US-800-42

С индикацией, RS485, Архивом; Частотными/импульсными выходами на каждый канал; аналоговыми 4-20 мА выходами (всего 2 шт!).
Подсоединяется до 4 УПР однолучевых (до 2 УПР двухлучевых)
Примечания:
1) Гальванически развязанные частотные выходы в диапазоне 0-1000Гц или импульсные выходы с программируемым весом импульса.
2) Гальванически развязанные аналоговые (токовые) выходы 4-20 мА, прямопропорциональные расходу. Внимание! Токовых выхода всегда только 2 шт в не зависисмоти от количества подключаемых УПР!
3) Архив значений - часовых (2880 записей), суточных (120 записей) и месячных (190 записей). Архив выводится и на индикатор и по линиям связи по цифровому интерфейсу RS485.
Подключение к ПК осуществляется по цифровому интерфейсу RS485 через конвертеры (usb, RS232), подробнее "возможности подключений",
подробнее "программное обеспечение для работы на ПК"
2) Возможна передача информации с приборов (как единичное так и групповое подключение) на единый диспетчерский пункт посредством GSM-модемов.

Дополнительно и по заказу:
    Источник бесперебойного питания ИБП
  • ИБП - Блок индикации БИ комплектуется источником бесперебойного питания ИБП. Получается напряжение питания 220В + Источник бесперебойного питания (ИБП, аккумулятор) в комплекте.
    До 2 недель без сети, автоподзаряд.
    Внимание! ИБП актуально применять только при условии, если питание на УФ подается через разъем на БИ!
  •


Цифровые интерфейсы US-800


Возможные цифровые выходы с блока индикации US-800-4Х

Цифровой интерфейс RS485



Цифровой интерфейс RS485 может быть использован для объединения в сеть расходомеров с последующим подключением к удаленному ПК, ноутбуку или микропроцессорному устройству, например, посредством GSM-модема (групповое или одиночное подключение к GSM-модему RS485) или кабелем на расстояние до 1000 метров (и более при использовании репитеров RS485/RS485), при применении адаптеров Enhernet возможно объединение в сеть Ethernet.
Подробнее смотрите возможности подключений

Поддержка протоколов передачи данных по RS485: Modbus,DCON
Нагрузочная способность электронного блока позволяет объединять до 16 шт БИ в один сегмент сети.



Описание комплектующих:
РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА (РК)


Распределительная коробка РК РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА (РК) для исполнения US800-4X.
Предназначена для разводки цепей питания и интерфейса от общей шины на УФ и последующие РК.
Максимальное кол-во обслуживаемых УФ: однолуч.-4 шт/ двухлуч -2шт.
Материал распределительной коробки, кабельных вводов - пластик. Пылевлагозащита IP65. Размещение при Т окр.среды -40..+60 град.С
Количество РК зависит от схемы расположения УФ/УПР - от 0 до 3шт в комплекте. Подробнее смотрите приложение Д в руководстве по эксплуатации!



Описание комплектующих:
УСТРОЙСТВО ФОРМИРОВАНИЯ (УФ)


Устройство формирования УФ УСТРОЙСТВО ФОРМИРОВАНИЯ (УФ) для исполнения US800-4X.
Бывает двух видов в зависимости от исполнения УПР - УФ однолучевой или УФ двухлучевой.
Крепится на УПР через кронштейн крепления КУФ (нет в комплекте!).
Материал УФ - металл, кабельных вводов - пластик. Пылевлагозащита IP65. Размещение при Т окр.среды -40..+60 град.С.
УСТРОЙСТВО ФОРМИРОВАНИЯ (УФ) обязательно в комплекте! Количество и исполнение УФ = количеству и исполнению УПР в комплекте

ИСПОЛНЕНИЯ УСТРОЙСТВ ФОРМИРОВАНИЯ US800-4X
УФ однолучевой

Подсоединяется к однолучевому УПР
УФ двухлучевой

Подсоединяется к двухлучевому УПР



Описание комплектующих:
УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ УПР


УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ УПР Ультразвуковой преобразователь расхода УПР (с уже установленными датчиками ПЭП) представляет собой отрезок трубы, на торцах которого приварены два фланца, и в средней части расположены датчики ПЭП.
Температура окр.среды в месте установки от -40 до +60 °С.

На трубы диаметрами 250-2000 мм также предлагаются комплекты без УПР - с КМЧ -комплекты датчиков и монтажных частей для врезки на трубу (или изготовления УПР) по месту эксплуатации . Комплект с КМЧ требует квалифицированного монтажа!

Более подробнее о УПР
УПР или КМЧ обязателен в комплекте!

УПР бывают двух видов в зависимости от количества измерительных лучей: однолучевые и двухлучевые.
Также различаются способами присоединения (фланцевые или под сварку) и материалами изготовления 12Х18Н10Т (нерж.сталь) и ст20 (черн.сталь): см.таблицу ниже.

ИСПОЛНЕНИЯ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ РАСХОДА УПР
ОДНОЛУЧЕВЫЕ

врезка пары датчиков по диаметру.
СТАНДАРТНОЕ ИСПОЛНЕНИЕ.




ДВУХЛУЧЕВЫЕ

врезка двух пар датчиков по хордам.
+ ПОВЫШЕННАЯ ТОЧНОСТЬ, +НАДЕЖНОСТЬ, +МИНИМУМ ПРЯМЫХ УЧАСТКОВ ПРИ МОНТАЖЕ



Примечание: Макс давление, Макс температура, Степень пылевлагозащиты.
УПР 15, 25
нерж.12Х18Н10Т, резьбовое соединение
Ультразвуковые преобразователи расхода
  1.6 МПа,
+120 °С,
IP65
УПР 15, 25, 32, 40, 50, 65
нерж.12Х18Н10Т, фланцевое соединение
Ультразвуковые преобразователи расхода
УПР 50, 65, 80, 100
нерж.12Х18Н10Т, фланцевое соединение
Ультразвуковые преобразователи расхода двухлучевые
1,6 МПа,
+120 °С,
IP65
УПР 80, 100, 150, 200, 250, 300
нерж.12Х18Н10Т, фланцевое соединение
Ультразвуковые преобразователи расхода
УПР 150, 200, 250, 300
нерж.12Х18Н10Т, фланцевое соединение
Ультразвуковые преобразователи расхода двухлучевые
1,6 МПа,
+150 °С,
IP65
УПР 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400
сталь20, фланцевое соединение
УПР однолучевые фланцевые
УПР 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400
сталь20, фланцевое соединение
Ультразвуковые преобразователи расхода двухлучевые фланцевые
1,6 МПа,
+150 °С,
IP65
УПР 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400
сталь20, бесфланцевые под сварку
УПР однолучевые бесфланцевые
УПР 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400
сталь20, бесфланцевые под сварку
Ультразвуковые преобразователи расхода двухлучевые бесфланцевые
1,6 МПа,
+150 °С,
IP65
КМЧ однолуч. 200-2000

беструбный вариант, УПР нет в комплекте.

Сталь20, комплекты монтажных частей (бобышки, гайки, датчики) для монтажа на трубу по месту эксплуатации

комплекты монтажных частей (бобышки, гайки, датчики)
КМЧ двухлуч. 200-2000

беструбный вариант, УПР нет в комплекте.

Сталь20, комплекты монтажных частей (бобышки, гайки, датчики) для монтажа на трубу по месту эксплуатации

комплекты монтажных частей (бобышки, гайки, датчики)
2,5 МПа ,
+150 °С ,
IP65
Примечания:
1) Все фланцевые соединения могут комплектоваться ответными фланцами и крепежом (за доп.плату). Материал всех фланцев сталь20, фланцы по ГОСТ 12820-80.


Дополнительно и по заказу:
  • Защита датчиков IP68ПЭП IP68 - пылевлагозащита датчиков IP68, измерительные участки УПР комплектуются датчиками ПЭП IP68. Для работы в залитых колодцах или на глубине, в земле. Получается полностью герметичный УПР! Все диаметры.



  • ПЭП-У - Измерительные участки УПР с ультразвуковыми датчиками ПЭП-У с усиленным выходным сигналом для сложных условий эксплуатации. Все диаметры.

  • ПЭП +200°С - Измерительные участки УПР с ультразвуковыми датчиками на высокие температуры до +200°С. Все диаметры.

  • УПР на высокие давления 2.5 МПа, 4.0 МПа, 6.0 МПа.

  • Измерительные участки УПР с бобышками с шаровыми кранамиКМЧ-800 М с шар.кран. - Измерительные участки УПР с бобышками с шаровыми кранами для чистки / замены ПЭП без остановки (опустошения) трубопровода. Диаметры от 200 мм.




  • Кислотостойкое исполнение измерительных участков УПР (молибденовая сталь -10Х17Н13М2Т и др.), пьезоэлектрические преобразователи ПЭП, покрытые фторопластом.



Описание комплектующих:
СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ F/UTP

Кабель витая пара, экранированный Кабель витая пара, экранированный, соединительный кабель между БИ и РК, между РК и УФ, между БИ и УФ.
Марка кабеля F/UTP cat5e V/PE.







Описание комплектующих:
КАБЕЛЬ ПИТАНИЯ ПВС

Кабель питания ПВС Кабель питания ПВС, кабель питания между БИ и РК, между РК и РК.
Необходимость кабеля питания зависит от расстояния до объектов и количества РК и УФ.
Марка кабеля ПВС.





Описание комплектующих:
СОПРОВОДИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ

Комплект сопроводительной технической документации Комплект сопроводительной технической документации: паспорт, руководство по эксплуатации и монтажу, копии сертификатов.









ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ РАСХОДОМЕРОВ US-800


Ультразвуковой расходомер US-800 измеряет расход в зависимости от диаметра условного прохода ДУ УПР в соответствии с таблицей
ДУ, мм Объемный расход, куб.м/час
Q макс максимальный Q р1 переходный Т<60° С Q р2 переходный Т>60° С Q мин1 минимальный
Т<60° С
Q мин2 минимальный
Т>60° С
15 3,5 0,3 0,2 0,15 0,1
25 8 0,7 0,5 0,3 0,25
32 30 2,2 1,1 0,7 0,3
40 45 2,7 1,3 0,8 0,4
50 70 3,4 1,7 1,0 0,5
65 120 4,4 2,2 1,3 0,65
80 180 5,4 2,7 1,6 0,8
100 280 6,8 3,4 2 1
150 640 10,2 5,1 3 1,5
200 1100 13,6 6,8 4 2
250 2000 17 8,5 10 5
300 2500 20,4 10,2 12 6
350 3500 23,8 11,9 14 7
400 4500 27,2 13,6 16 8
500 7000 34 17 20 10
600 10000 40,8 20,4 24 12
700 14000 47,6 23,8 28 14
800 18000 54,5 27,2 32 16
900 23000 61,2 30,6 36 18
1000 28000 68 34 40 20
1200 =0,034 х ДУ х ДУ =0,068 х ДУ =0,034 х ДУ =0,04 х ДУ =0,02 х ДУ
1400 =0,034 х ДУ х ДУ =0,068 х ДУ =0,034 х ДУ =0,04 х ДУ =0,02 х ДУ
1400-2000 =0,034 х ДУ х ДУ =0,068 х ДУ =0,034 х ДУ =0,04 х ДУ =0,02 х ДУ



Диаметр УПР, мм Диапазон расхода** Относительная погрешность, %
расхода по индикатору и частотному выходу расхода по аналоговому выходу объема по индикатору
15-2000 однолучевой Qmin - QP ± 2,0 ± 2,5 ± 2,0
15-2000 однолучевой QP – Qmax ± 1,0 ± 1,5 ± 1,0
100 - 2000 двухлучевой Qmin - QP ± 1,0 ± 1,5 ± 1,0
100 - 2000 двухлучевой QP – Qmax ± 0,5 ± 1,0 ± 0,5
** Qmin-минимальный расход; QP–переходный расход; Qmax–максимальный расход



Краткие технические характеристики
Температура измеряемой жидкости 0...+150°С (+200° спецзаказ)
Давление жидкости в трубопроводе до 1.6 МПа (2.5 Мпа, 4 Мпа, 6 МПа спецзаказ)
Температура окр.среды в месте установки БИ +5...+50°С
Температура окр.среды в месте установки УПР, УФ, РК -40...+60°С
Степень пылевлагозащиты БИ/ РК / УФ / УПР IP54 / IP65 / IP65 / IP65 (IP68)
Длина прямолинейных участков (однолучевой УПР) 15-2000 мм 10 Ду ДО и 3 Ду ПОСЛЕ
Длина прямолинейных участков (двухлучевой УПР) 15-2000 мм 5 Ду ДО и 1 Ду ПОСЛЕ
Напряжение питания 220 В (18-24-36 В пост.тока стпецзаказ)
Индикация OLED- индикатор
Максимальная потребляемая мощность 8 Вт
Длина соединительных кабелей от БИ до УФ/УПР до 1000 м и более, в зависимости от количества, исполнения и удаленности УПР или при использовании репитеров RS485
Межповерочный интервал 4 года
Полный средний срок службы 25 лет
Срок гарантии 18 месяцев












Осторожно! Поддельные приборы учета!



ПОЗВОНИТЕ НАМ! Телефон /факс: + 7 (495) 744-44-88;
e-mail: info@promrezerv.ru

КАКАЯ ЦЕНА? Перейти в прайс-лист,
узнать цену на интересующий Вас товар

КАК ЗАКАЗАТЬ? Информация для покупателей,
как заказать, доставка, оплата
