Возможности подключений ультразвукового расходомера US800-4X
Возможности соединения ультразвуковых расходомеров US800 (исполнение 4) и передачи данных проводно и беспроводно, на удаленные диспетчерские пункты.
Будьте внимательны! цифровые выходы не стыкуется напрямую друг с другом! Преобразователи интерфейсов обязательны!
Возможности не ограничиваются приведенными схемами , а зависят от технических условий и технических требований на каждом конкретном объекте. Схемы приведены для примера и общего понимания возможностей прибора!

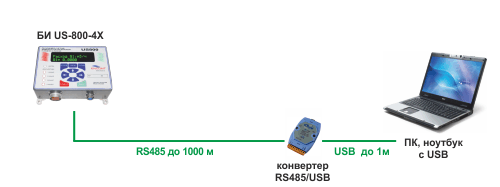

1. Проводная схема присоединения одного US800 к удаленному ПК (до 1000 м).
Расстояние от 0,1 до 1000 м.
Вам понадобятся:
- Ультразвуковой расходомер US800-4X
Для организации диспетчерского места Вам понадобятся:
- Конвертер интерфейсов RS485/RS232 в USB (модель I-7561)
- ПК или ноутбук с входом USB

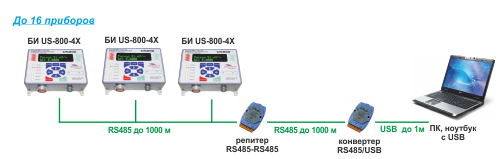

2. Проводная схема присоединения одного US800 к удаленному ПК (от 1000 м).
Расстояние более 1000 м.
Введение в сеть репитера RS485/RS485 позволяет расширить сеть и удлинить расстояние на 1000 м.
Каждый последующий репитер RS485/RS485 позволит удлинить расстояние еще на 1000 м.
Вам понадобятся:
- Ультразвуковой расходомер US800-4X
- Репитер интерфейса RS485/RS485 (модель I-7510)
Для организации диспетчерского места Вам понадобятся:
- Конвертер интерфейсов RS485/RS232 в USB (модель I-7561)
- ПК или ноутбук с входом USB

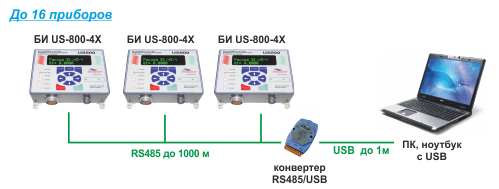

3. Проводная схема присоединения группы US800 к удаленному ПК (до 1000 м).
Расстояние от 0,1 до 1000 м и количество приборов не более 16 шт.
Общее количество приборов не должно превышать 16 шт.
Вам понадобятся:
- Ультразвуковой расходомер US800-4X до 16 шт
Для организации диспетчерского места Вам понадобятся:
- Конвертер интерфейсов RS485/RS232 в USB (модель I-7561)
- ПК или ноутбук с входом USB

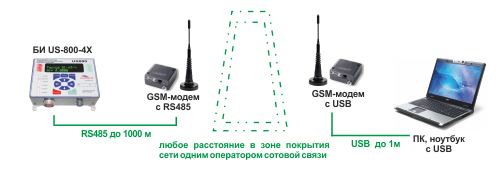

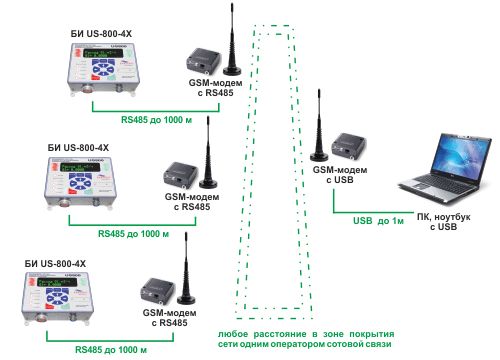

4. Беспроводная схема присоединения одиночных US800 к удаленному ПК.
Расстояние любое в зоне покрытия одного оператора сотовой (мобильной) связи.
Внимание! Для организации связи по сотовой связи обязательно требуется устойчивый прием на передающем/принимающем устройстве!
Расстояние "US800 - модем" не более 1000 м.
Вам понадобятся:
- Ультразвуковой расходомер US800-4X.
- GSM-модем с выходом RS485. Количество модемов по количеству приборов.
Для организации диспетчерского места Вам понадобятся:
- GSM-модем с выходом RS485 (или выходом RS232 или выходом USB) – 1шт. При использовании GSM-модема с выходом USB конвертер модель I-7561 не нужен. GSM-модем рекомендуется устанавливать рядом с диспетчерским ПК.
- Конвертер интерфейсов RS485/RS232 в USB (модель I-7561)
- ПК или ноутбук с входом USB

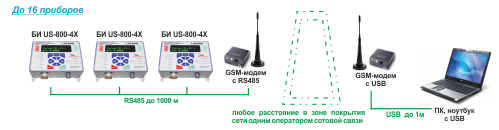

5. Беспроводная схема присоединения группы US800 к одному GSM-модему и передача данных на удаленный ПК.
Расстояние любое в зоне покрытия одного оператора сотовой (мобильной) связи.
Внимание! Для организации связи по сотовой связи обязательно требуется устойчивый прием на передающем/принимающем устройстве!
Расстояние "US800-модем" не более 1000 м
Вам понадобятся:
- Ультразвуковой расходомер US800-4X. Количество одиночных приборов подключаемых к одному GSM-модему не более 16 шт.
- GSM-модем с выходом RS485 - 1 шт.
Для организации диспетчерского места Вам понадобятся:
- GSM-модем с выходом RS485 (или выходом RS232 или выходом USB) – 1шт. При использовании GSM-модема с выходом USB конвертер модель I-7561 не нужен. GSM-модем рекомендуется устанавливать рядом с диспетчерским ПК.
- Конвертер интерфейсов RS485/RS232 в USB (модель I-7561)
- ПК или ноутбук с входом USB
Возможности не ограничиваются приведенными схемами , а зависят от технических условий и технических требований на каждом конкретном объекте. Схемы приведены для примера и общего понимания возможностей прибора!
